一、产品概述
本阀是具有新颖独特设计多功能气动快速切断蝶阀,它可与气动执行器、附件单元组合仪褒配套使用可接受标准电(气)信号,进行自动调节,又可接受开关量信号,实现快速开或关动作,还可配现场手动操作。
广泛应用千冶金、石油、化工、建材、轻工、医药等工业部门具,有自动调节、快速切断、手动操作等功能,操作方便,密封可靠,动作灵敏快速。
二、产品特点
1、自动调节控制:当阀门定位器接受标准电(电磁阀处失电状态,定位器与气缸连通,气缸动作受标准信号控制,通过定位器使阀板转动,实现比例调节。
2、快速切断:当开关量信号使电磁阀通电,气源经电磁阀进入气缸,气缸另一侧经电磁阀排气,加装快速排气发实现快速切断或开启。
3、手动操作:将 “手动一自动” 切换手柄嫌向手动位置,平衡阀自动打开,气缸上下连通,然后进行手动操作。
4、采用偏心原理, 使密封面近似翠磨损, 延长了阀门使用寿命;
5、应用范围广 , 可用干水、 蒸气、 油品、 空气、 煤气等介质;
6、适用不同温度及6.4MPa以下的压力等级、 耐腐蚀等各种工况之管线。
三、产品性能
公称直径:DN(mm) | 50~2000 |
公称压力:PN(MPA) | 0.25~2.5MPA |
适用温度:t(℃) | -25℃~250℃ (橡胶密封) |
高温型:t(℃) | -25℃~850℃ (金属多层次硬密封) |
适用介质: | 空气、烟气、废气、煤气、含尘气体等 |
连接方式: | 法兰式、对夹式 |
安装方向: | 水平、垂直 |
设计标准: | JB/T8529-97 |
结构长度标准: | GB12221-2005 |
试压标准: | GB/T13927-2008、JB/T9092-99 |
法兰标准: | GB/T9113-2010 JB/T79.1-94 HG/T20592-09 |
驱动方式: | 气动、电动、液动、 |
电压: | AC24V、AC220V、AC380V |
输入信号: | 开关量、调节型 |
产品零部件
零件名称 | 材料 |
阀体 | CF8、CF8M、CFM3、310SS、2205、2507 |
蝶板 | CF8、CF8M、CFM3、310SS、2205、2507 |
阀轴 | CF8、CF8M、CFM3、310SS、2205、2507 |
阀座 | 本体 STL |
密封圈 | 不锈钢圈+柔性石墨 PTFE |
填料 | 柔性石墨 |
轴承(套) | 复合套、304淡化、不锈钢、合金钢 |

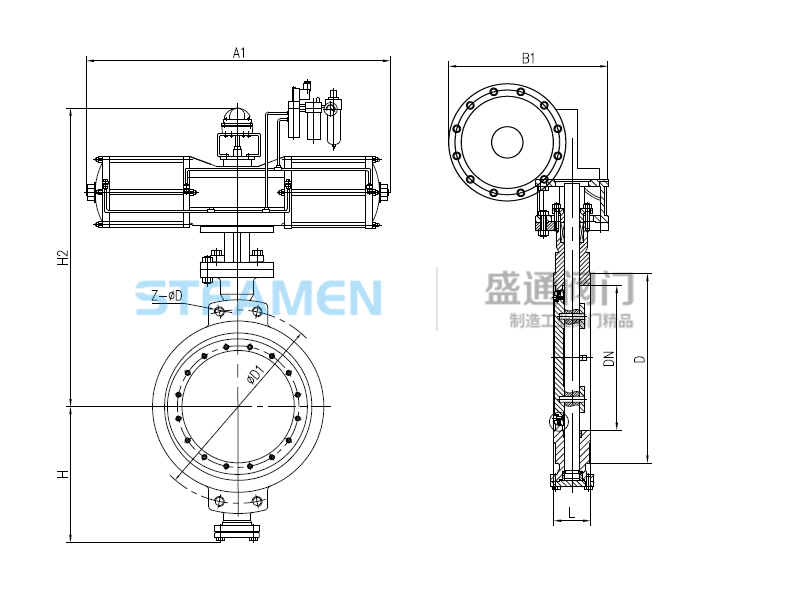

四、连接尺寸
公称通径DN | 结构长度 | 外形尺寸(参考值) | 法兰尺寸 (标准值) | |||||||||||||
H | Dd373H | Dd673H | Dd973H | PN 0.6MPa | PN 1.0 MPa | |||||||||||
毫米 | 英寸 | L | H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 | D1 | Z-d | D1 | Z-d | |
50 | 2 | 43 | 112 | 350 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 225 | 110 | 4-18 | 125 | 4-18 |
65 | 21/2 | 46 | 115 | 370 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 225 | 130 | 4-18 | 145 | 4-18 |
80 | 3 | 49 | 120 | 380 | 180 | 200 | 645 | 245 | 72 | 565 | 250 | 225 | 150 | 4-18 | 160 | 8-18 |
100 | 4 | 56 | 138 | 420 | 180 | 200 | 675 | 355 | 92 | 600 | 250 | 225 | 170 | 4-18 | 180 | 8-18 |
125 | 5 | 64 | 164 | 460 | 180 | 200 | 715 | 355 | 92 | 640 | 250 | 225 | 200 | 8-18 | 210 | 8-18 |
150 | 6 | 70 | 175 | 555 | 270 | 280 | 800 | 355 | 92 | 705 | 300 | 315 | 225 | 8-18 | 240 | 8-22 |
200 | 8 | 71 | 215 | 780 | 400 | 425 | 850 | 255 | 170 | 775 | 300 | 315 | 280 | 8-18 | 295 | 8-22 |
250 | 10 | 76 | 243 | 840 | 400 | 425 | 925 | 250 | 170 | 945 | 300 | 315 | 335 | 12-18 | 350 | 12-22 |
300 | 12 | 83 | 285 | 995 | 450 | 560 | 1035 | 450 | 220 | 1070 | 300 | 315 | 395 | 12-22 | 400 | 12-22 |
350 | 14 | 92 | 320 | 1050 | 450 | 560 | 1070 | 450 | 220 | 1140 | 300 | 315 | 445 | 12-22 | 460 | 16-22 |
400 | 16 | 102 | 350 | 1220 | 535 | 580 | 1190 | 450 | 220 | 1210 | 300 | 315 | 495 | 16-22 | 515 | 16-26 |
450 | 18 | 114 | 350 | 1280 | 535 | 580 | 1250 | 650 | 280 | 1335 | 575 | 714 | 550 | 16-22 | 565 | 20-26 |
500 | 20 | 127 | 380 | 1365 | 535 | 580 | 1290 | 650 | 280 | 1415 | 575 | 714 | 600 | 20-22 | 620 | 20-26 |
600 | 24 | 154 | 435 | 1460 | 570 | 660 | 1455 | 850 | 380 | 1605 | 656 | 810 | 705 | 20-26 | 725 | 20-30 |
700 | 28 | 165 | 480 | 1520 | 750 | 550 | 1585 | 850 | 380 | 1844 | 656 | 810 | 810 | 24-26 | 840 | 24-30 |
800 | 32 | 190 | 530 | 1710 | 750 | 550 | 1700 | 1250 | 380 | 2040 | 656 | 810 | 920 | 24-30 | 950 | 24-33 |
900 | 36 | 203 | 595 | 1810 | 750 | 550 | 1965 | 1250 | 380 | 2255 | 785 | 863 | 1020 | 24-30 | 1050 | 28-33 |
1000 | 40 | 216 | 650 | 1900 | 900 | 750 | 2015 | 1250 | 380 | 2380 | 785 | 863 | 1120 | 28-30 | 1160 | 28-36 |
1200 | 48 | 254 | 775 | 2280 | 1000 | 925 | 2250 | 1250 | 380 | 2640 | 785 | 863 | 1340 | 32-33 | 1380 | 32-39 |
1400 | 56 | 279 | 870 | 2450 | 1000 | 925 | 2886 | 1560 | 36-36 | 1590 | 36-42 | |||||
1600 | 64 | 318 | 1000 | 2730 | 1000 | 925 | 3156 | 1760 | 40-36 | 1820 | 40-48 | |||||
1800 | 72 | 356 | 1110 | 3220 | 1100 | 980 | 3421 | 1970 | 44-39 | 2020 | 44-48 | |||||
2000 | 80 | 406 | 1250 | 3270 | 1100 | 980 | 3685 | 2180 | 48-42 | 2230 | 48-48 |
公称通径DN | 结构长度 | 外形尺寸(参考值) | 法兰尺寸 (标准值) | |||||||||||||
H | Dd373H | Dd673H | Dd973H | PN 1.6MPa | PN 2.5 MPa | |||||||||||
毫米 | 英寸 | L | H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 | D1 | Z-d | D1 | Z-d | |
50 | 2 | 43 | 112 | 350 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 225 | 125 | 4-18 | 125 | 4-18 |
65 | 21/2 | 46 | 115 | 370 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 225 | 145 | 4-18 | 145 | 8-18 |
80 | 3 | 49 | 120 | 380 | 180 | 200 | 645 | 245 | 72 | 565 | 250 | 225 | 160 | 8-18 | 160 | 8-18 |
100 | 4 | 56 | 138 | 420 | 180 | 200 | 675 | 355 | 92 | 600 | 250 | 225 | 180 | 8-18 | 190 | 8-22 |
125 | 5 | 64 | 164 | 460 | 180 | 200 | 715 | 355 | 92 | 640 | 250 | 225 | 210 | 8-18 | 220 | 8-26 |
150 | 6 | 70 | 175 | 555 | 270 | 280 | 800 | 355 | 92 | 705 | 300 | 315 | 240 | 8-22 | 250 | 8-26 |
200 | 8 | 71 | 215 | 780 | 400 | 425 | 850 | 255 | 170 | 775 | 300 | 315 | 295 | 12-22 | 310 | 12-26 |
250 | 10 | 76 | 243 | 840 | 400 | 425 | 925 | 250 | 170 | 945 | 300 | 315 | 355 | 12-26 | 370 | 12-30 |
300 | 12 | 83 | 285 | 995 | 450 | 560 | 1035 | 450 | 220 | 1070 | 300 | 315 | 410 | 12-26 | 430 | 16-30 |
350 | 14 | 92 | 320 | 1050 | 450 | 560 | 1070 | 450 | 220 | 1140 | 300 | 315 | 470 | 16-26 | 490 | 16-33 |
400 | 16 | 102 | 350 | 1220 | 535 | 580 | 1190 | 450 | 220 | 1210 | 300 | 315 | 525 | 16-36 | 550 | 16-36 |
450 | 18 | 114 | 350 | 1280 | 535 | 580 | 1250 | 650 | 280 | 1335 | 575 | 714 | 585 | 20-30 | 600 | 20-36 |
500 | 20 | 127 | 380 | 1365 | 535 | 580 | 1290 | 650 | 280 | 1415 | 575 | 714 | 650 | 20-33 | 660 | 20-36 |
600 | 24 | 154 | 435 | 1460 | 570 | 660 | 1455 | 850 | 380 | 1605 | 656 | 810 | 770 | 20-36 | 770 | 20-39 |
700 | 28 | 165 | 480 | 1520 | 750 | 550 | 1585 | 850 | 380 | 1844 | 656 | 810 | 840 | 24-36 | 875 | 24-42 |
800 | 32 | 190 | 530 | 1710 | 750 | 550 | 1700 | 1250 | 380 | 2040 | 656 | 810 | 950 | 24-39 | 990 | 24-48 |
900 | 36 | 203 | 595 | 1810 | 750 | 550 | 1965 | 1250 | 380 | 2255 | 785 | 863 | 1050 | 28-39 | 1090 | 28-48 |
1000 | 40 | 216 | 650 | 1900 | 900 | 750 | 2015 | 1250 | 380 | 2380 | 785 | 863 | 1170 | 28-42 | 1210 | 28-56 |
1200 | 48 | 254 | 775 | 2280 | 1000 | 925 | 2250 | 1250 | 380 | 2640 | 785 | 863 | 1390 | 32-48 | 1420 | 32-56 |
1400 | 56 | 279 | 870 | 2450 | 1000 | 925 | 2886 | 1590 | 36-48 | 1640 | 36-62 | |||||
1600 | 64 | 318 | 1000 | 2730 | 1000 | 925 | 3156 | 1820 | 40-56 | 1860 | 40-62 | |||||
1800 | 72 | 356 | 1110 | 3220 | 1100 | 980 | 3421 | 2020 | 44-56 | 2070 | 44-70 | |||||
2000 | 80 | 406 | 1250 | 3270 | 1100 | 980 | 3685 | 2230 | 48-62 | 2300 | 48-70 |
